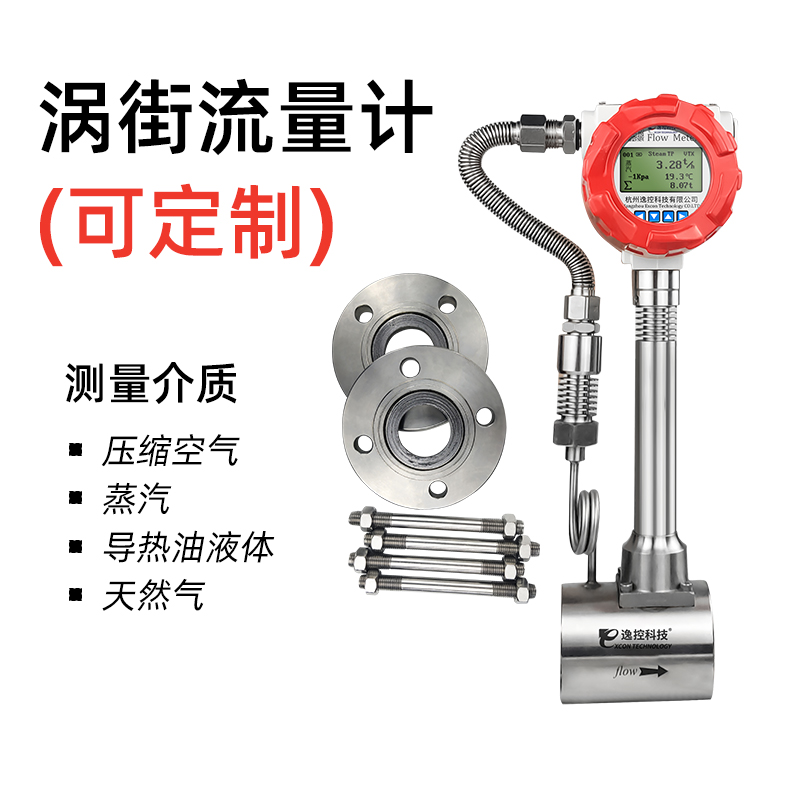

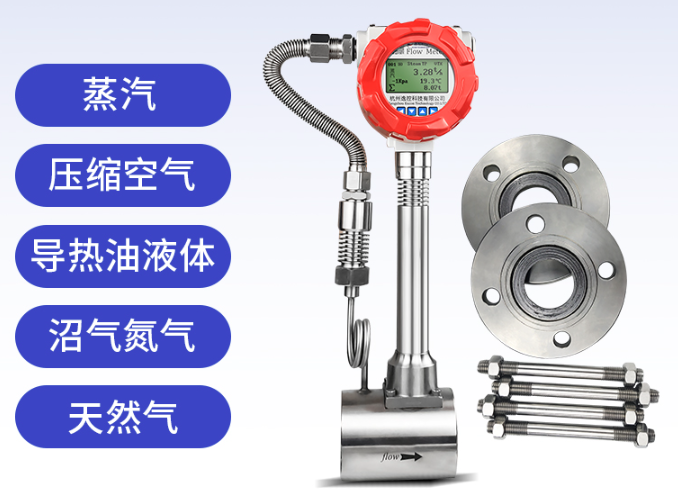

渦街流量計在流體中安裝一根或者多根非流線型阻流體，流體在阻流體兩側交替地分離釋放出兩串規則的漩渦，這種漩渦稱為卡門渦街，在一定的流量范圍內，漩渦分離頻率與管道內的平均流速成正比，采用各種形式的檢測元件測出漩渦頻率，可以推算出流體的流量。

渦街流量計由傳感器和轉換器兩部分組成，傳感器由阻流體（即漩渦發生體）、檢測元件、殼體等組成；轉換器由前置放大器、濾波整形電路、D/A轉換器、輸出接口電路等組成，智能型的除了基本電路外，還把微處理器、顯示、HART通信等功能模塊組合在轉換器內。

流量?jī)x表有各自的優點，選型的目的是在眾多品種中選擇最適宜的儀表。要正確的選擇流量測量方法和儀表，必須熟悉被測對象：

1、被測流體的類型是何種流體？

（1）被測流體是液體、氣體、還是蒸汽、液液混合物還是液氣混合物？

（2）被測流體是潔凈的還是臟污的？

（3）是否含濕氣流或漿液？

（4）被測流體是否有腐蝕性？

（5）是否有導電性？

2、工藝過程的工作條件如何？溫度和壓力的界限值是多少？

（1）高溫還是低溫？

（2）小流量還是大流量？

（3）是否有脈動流？

3、流量計的安裝條件如何？

（1）計劃運行的流量測量是在明渠上還是在封閉的管道內？

（2）管道的內徑尺寸是多少？

（3）工作狀態下流體的管道雷諾數是多少？

（4）計劃安裝的流量計的上、下游都有多長的直管段？在其上游是何種擾流件？

（5）是否需要/能否使用流動調整器？

（6）工藝管道是否有過量的振動？

（7）流體的流動是定常/穩定的？還是脈動的？

（8）環境的或室內的溫度和濕度條件是多少？

4、在流量計的性能和流量測量能力方面有哪些總的要求？

（1）要求的總的準確度是多少？要求在多大的流量測量范圍內保證上述的總的準確度？

（2）流量計是在一個特定的流量下使用？還是在一個流量范圍內使用？

（3）采用的流量計是否僅為了進行流量控制？如僅為了進行流量控制，必要的響應頻率是多少？

（4）被測流量的范圍是多少？偶然可能會遇到的最大與最小流量值是多少？

了解清楚被測對象后，根據工藝條件，選擇合適的流量測量方法和儀表，主要按儀表性能、流體特征、安裝條件、環境條件和生命周期成本因素等選型。

通常，渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。那么如何判斷渦街流量計的性能好壞呢？可通過其準確度、重現性、靈敏度、響應時間等幾個重要指標反應出來。

1、準確度

準確度也稱精確度，即渦街流量計的測量結果接近真實值的準確程度。一般用絕對誤差或相對誤差來表示：

絕對誤差=測量值-真實值相對誤差=絕對誤差/真實值

任何種類的流量計在測量時都不能絕對準確地測量到被測參數的真實值，只能力求使測量值接近真實值。在實際應用中，我們一般利用準確度較高的標準儀表指示值來作為被測介質的真實值，而測量用流量計的指示值與標準儀表的指示值之差就是測量誤差。誤差值越小，說明測量流量計的可靠性越高。

2、重復性

重復性是指在管徑、介質流量、溫度、壓力等測量條件不變的情況下，用同一渦街流量計對進行多次重復測量，各測定值與平均值之差相對于最大刻度量程的百分比。這是體現渦街流量計穩定性的重要指標，一般需要在儀表投運和日常校核時進行檢驗。

3、靈敏度

靈敏度指的是渦街流量計測量的靈敏程度。業內常用渦街流量計輸出的變化量與引起這些變化的被測參數的變化量之比來表示。我們知道帶溫壓補償功能的一體化渦街流量計可同時實現溫度、壓力、流量的測量，多種參數的靈敏程度往往更加容易體現該流量計性能。

4、響應時間

當被測介質的參數發生變化時，渦街流量計的顯示值總要經過一段時間之后才能準確地表示出來，這段和被測參數發生變化滯后的時間就是該渦街流量計的反應時間。其實在其它儀表也有響應時間，有的用時間常數表示，如熱電阻測溫，有的用阻尼時間表示，如電流表測電阻等等。
